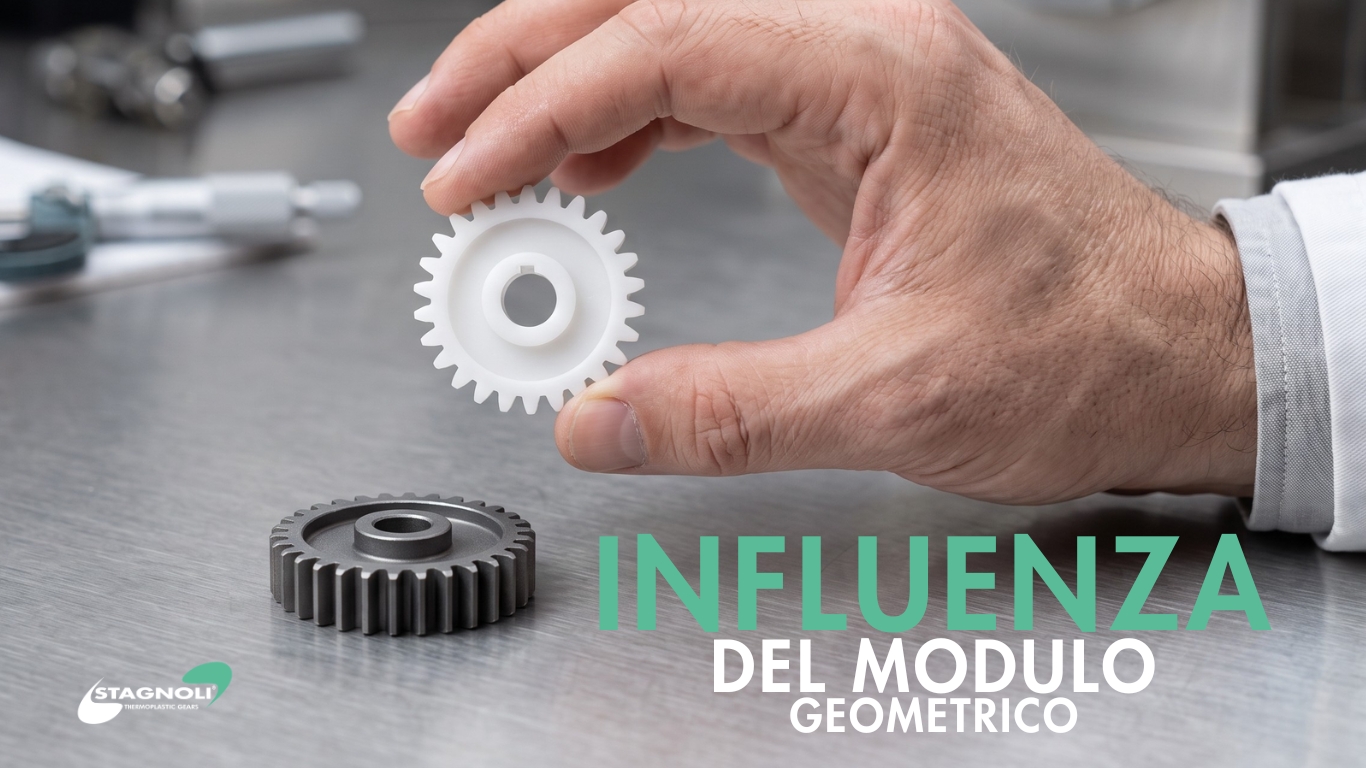

Influenza del modulo geometrico sul comportamento tribologico di ruote dentate in tecnopolimero

30 Giugno 2026

CONDIVIDI

Nella progettazione meccanica ci portiamo spesso dietro le nozioni apprese lavorando con l'acciaio. Quando una trasmissione deve sopportare picchi di coppia improvvisi o si vuole incrementare il fattore di sicurezza alla base del dente, la reazione istintiva è quasi sempre la stessa: aumentare il modulo geometrico per ingrandire il dente e renderlo più robusto.

Tuttavia, quando si entra nel mondo dei tecnopolimeri, questa strategia può rivelarsi un pericoloso paradosso: un dente sovradimensionato non è affatto sinonimo di una maggiore vita utile. Il rischio tecnico concreto è quello di ritrovarsi con una trasmissione che "regge" perfettamente il carico statico sulla carta, ma che fallisce rapidamente sul campo a causa della perdita della geometria del profilo.

Il motivo risiede nella cinematica dell'ingranamento. Se aumentiamo il modulo per ruote dentate mantenendo invariato l'interasse o il numero di denti, le dimensioni geometriche del dente crescono. Questo comporta bracci di leva più lunghi e, soprattutto, una velocità di strisciamento (v_s) molto più elevata nei punti di inizio e fine contatto (i punti critici A ed E della linea d'azione).

Nei materiali plastici, l'usura è legata al prodotto p × v (pressione di contatto per velocità di strisciamento) e alla generazione di calore dovuta all'attrito e all'isteresi. Di conseguenza, un modulo eccessivo può causare un surriscaldamento superficiale localizzato che accelera il deterioramento del profilo, vanificando del tutto la resistenza meccanica strutturale del dente stesso.

Analisi comparativa: modulo per ruote dentate piccolo vs modulo grande nelle trasmissioni in POM-C

Per comprendere l'impatto di questa scelta, possiamo confrontare il comportamento delle sollecitazioni su una coppia di ingranaggi realizzati in POM-C (Poliossimetilene copolimero), mantenendo invariati sia il materiale che la coppia applicata. A differenza dei metalli, dove il modulo si sceglie quasi solo in funzione della resistenza a rottura, con i polimeri il parametro da monitorare è la deformazione termica.

La norma internazionale di riferimento per calcolare la capacità di carico degli ingranaggi in plastica è la VDI 2736. Un modulo più grande offre indubbiamente una sezione resistente maggiore alla base, riducendo la sollecitazione di flessione (σ_F), ma al contempo allunga l'arco d'azione e aumenta lo strisciamento specifico.

La tabella seguente illustra chiaramente questa correlazione pratica:

Secondo i calcoli derivati dalla norma DIN 3990 adattati ai polimeri, la sollecitazione di contatto (Pressione di Hertz) p_H segue la nota relazione:

p_H = Z_H · Z_E · √( F_t / (d₁ · b · u) · (u+1) )

Sulla carta, un modulo maggiore permette di avere diametri primitivi (d₁) più grandi o larghezze di fascia (b) più ampie, il che potrebbe teoricamente abbassare la pressione di contatto. Nella realtà dei fatti, però, l'incremento della velocità di strisciamento (v_s) spinge spesso la temperatura superficiale oltre la temperatura di transizione vetrosa (T_g) del polimero, annullando i benefici della riduzione di pressione.

Ottimizzazione del TCO attraverso il bilanciamento geometrico

Scegliere il modulo corretto non è solo un esercizio teorico, ma influenza direttamente il Total Cost of Ownership (TCO) dell'impianto produttivo. Un modulo ottimizzato (generalmente compreso nel range tra 0.5 e 3.0) consente di operare in regime di totale autolubrificazione senza mai raggiungere il punto critico di fusione superficiale del dente.

I vantaggi operativi di questo bilanciamento si misurano chiaramente in tre direzioni:

• Riduzione dei fermi macchina: Un ingranaggio con un modulo eccessivo tende a "spalmare" il materiale sui fianchi dei denti a causa del calore estremo indotto dallo strisciamento. Al contrario, un modulo corretto mantiene la temperatura di lavoro al di sotto dei 60-80°C (valore limite per il POM-C), garantendo stabilità dimensionale per migliaia di ore di servizio.
• Efficienza energetica: I moduli più contenuti presentano perdite per attrito decisamente minori. In sistemi complessi, multiaziendali o dotati di molteplici rinvii, questo accorgimento riduce la coppia resistente totale, traducendosi in un minor assorbimento elettrico dei motori.
• Eliminazione della lubrificazione esterna: I tecnopolimeri moderni come il PA6 + MoS₂ o il POM vengono scelti appositamente per lavorare a secco. Un modulo bilanciato riduce al minimo il calore dissipato, permettendo al materiale di operare entro i propri limiti tribologici nativi, eliminando la necessità di grassi o oli che potrebbero contaminare i prodotti.

Limiti fisici ed envelope operativo: quando il modulo grande diventa obbligatorio

Nonostante i grandi vantaggi legati all'uso di moduli contenuti, esistono dei limiti fisici invalicabili dettati dalle proprietà intrinseche della plastica.

Se la sollecitazione tangenziale alla base del dente supera il valore di snervamento del tecnopolimero (che per il PA6 si attesta a circa 60-80 MPa a 23°C, e scende drasticamente all'aumentare della temperatura), l'aumento del modulo diventa una scelta obbligatoria per via strutturale, indipendentemente dai successivi problemi di usura.

D'altro canto, l'uso di moduli elevati (m > 3.0) è fortemente sconsigliato nelle trasmissioni che operano ad alta velocità (velocità periferica > 3–4 m/s). Il motivo risiede nella scarsa capacità dei polimeri di dissipare il calore per conduzione: la loro conducibilità termica λ è di appena 0.2-0.4 W/mK, contro i ben 50 W/mK dell'acciaio. In questi scenari d'alta velocità, se il carico richiede un modulo elevato ma il calore generato è eccessivo, il tecnopolimero "nudo" mostra i suoi limiti: è necessario passare a soluzioni rinforzate o utilizzare inserti metallici per favorire lo smaltimento termico.

All'estremo opposto, l'adozione di moduli estremamente piccoli (m < 0.5) introduce criticità severe nelle tolleranze di montaggio: anche un minimo errore di interasse può compromettere l'ingranamento in modo molto più grave rispetto a quanto avverrebbe con moduli grandi.

Domande Frequenti (FAQ)

L'aumento del modulo geometrico può compensare l'assenza di lubrificazione?

In realtà, spesso accade l'esatto contrario. Un modulo più grande incrementa lo strisciamento e, di conseguenza, il calore generato. Se non è presente un sistema di lubrificazione per asportare questo calore, un modulo grande rischia di degradarsi molto più rapidamente rispetto a uno piccolo, il quale lavora sì a pressioni specifiche leggermente superiori, ma a temperature operative decisamente inferiori.

Come influisce il modulo per ruote dentate sulla rumorosità della trasmissione?

In linea generale, i moduli più piccoli consentono di inserire un numero maggiore di denti a parità di diametro dell'ingranaggio, aumentando il cosiddetto rapporto di condotta (ε_α). Questo fa sì che vi sia sempre almeno un paio di denti contemporaneamente in presa, rendendo la trasmissione decisamente più fluida e silenziosa. I moduli grandi, al contrario, tendono a generare più vibrazioni a causa delle maggiori forze d'impatto che si verificano all'ingresso del dente.

È possibile produrre ingranaggi con moduli personalizzati non standard?

Certamente. Quando i componenti vengono realizzati tramite stampaggio a iniezione o lavorazione meccanica da barra (CNC), è possibile ottimizzare il modulo anche su valori non standard (ad esempio un modulo 1.15). Questa flessibilità permette di correggere interassi fissi o di trovare il perfetto punto di equilibrio tra resistenza meccanica e usura, sebbene lo standard ISO rimanga sempre preferibile per garantire la massima intercambiabilità.

Glossario Tecnico

Modulo (m): È il rapporto tra il diametro primitivo dell'ingranaggio e il suo numero di denti; rappresenta il parametro fondamentale che definisce la dimensione geometrica del dente stesso.

Velocità di strisciamento (v_s): La velocità relativa che si registra tra i profili dei denti durante la fase di ingranamento; i suoi valori massimi si riscontrano alle estremità della zona di contatto.

Rapporto di condotta (ε_α): Il numero medio di denti che si trovano contemporaneamente in contatto e si dividono il carico durante l'ingranamento.

Pressione di Hertz (p_H): La sollecitazione di compressione localizzata che si genera nella ristretta zona di contatto quando due corpi con superfici curve vengono premuti l'uno contro l'altro.

Isteresi termica: Il calore generato internamente al materiale polimerico a causa delle continue e cicliche deformazioni meccaniche subite durante l'applicazione del carico.
