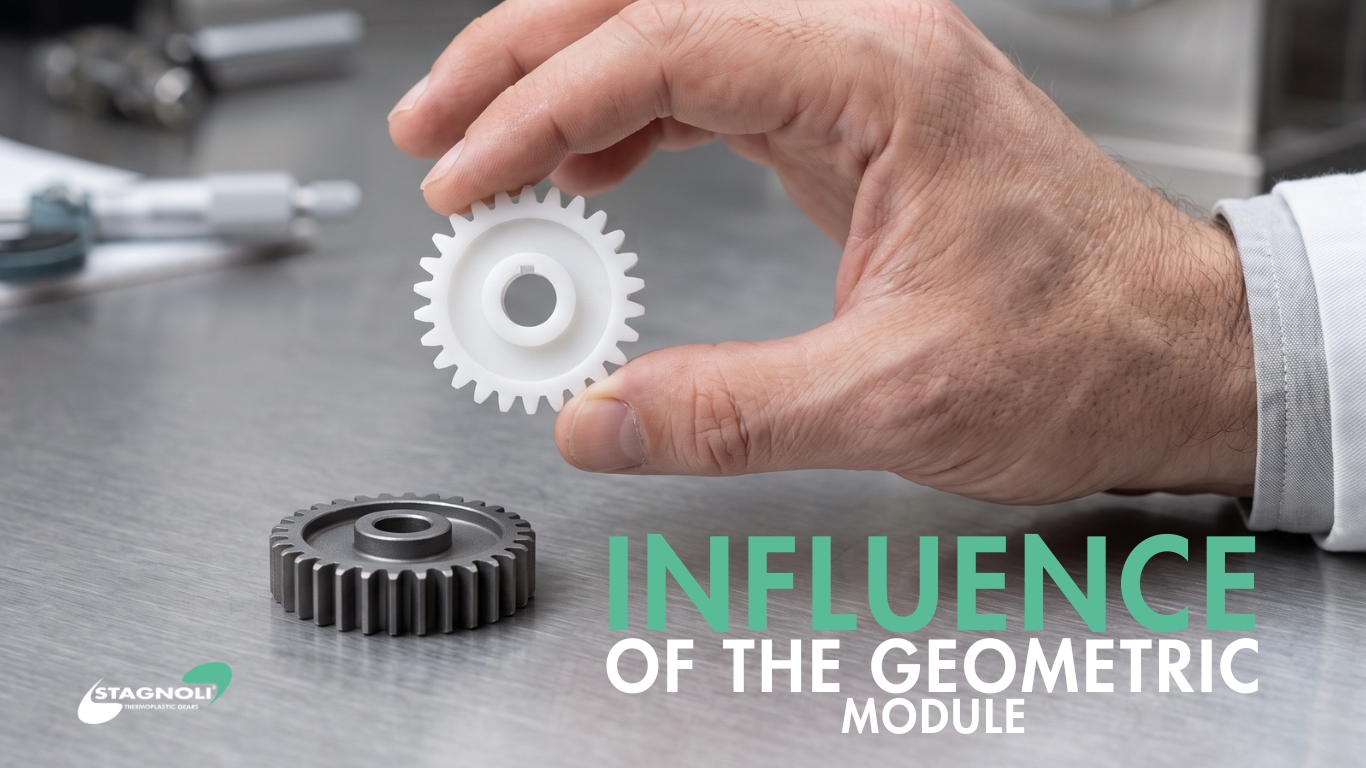

Influencia del Módulo Geométrico en el Comportamiento Tribológico de Engranajes de Tecnopolímero

30 junio 2026

En el diseño mecánico, a menudo arrastramos los conocimientos adquiridos trabajando con acero. Cuando una transmisión debe soportar picos de par repentinos o se desea aumentar el factor de seguridad en la raíz del diente, la reacción instintiva es casi siempre la misma: aumentar el módulo para agrandar el diente y hacerlo más robusto.

Sin embargo, cuando se entra en el mundo de los tecnopolímeros, esta estrategia puede resultar ser una peligrosa paradoja: un diente sobredimensionado no es en absoluto sinónimo de mayor vida útil. El riesgo técnico concreto es encontrarse con una transmisión que 'aguanta' perfectamente la carga estática sobre el papel, pero que falla rápidamente en el campo debido a la pérdida de la geometría del perfil.

La razón reside en la cinemática del engranamiento. Si aumentamos el módulo manteniendo invariable la distancia entre centros o el número de dientes, las dimensiones geométricas del diente crecen. Esto conlleva brazos de palanca más largos y, sobre todo, una velocidad de deslizamiento (v_s) mucho más elevada en los puntos de inicio y fin de contacto (los puntos críticos A y E de la línea de acción).

En los materiales plásticos, el desgaste está ligado al producto p × v (presión de contacto multiplicada por la velocidad de deslizamiento) y a la generación de calor debida a la fricción y la histéresis. Por consiguiente, un módulo excesivo puede causar un sobrecalentamiento superficial localizado que acelera el deterioro del perfil, anulando por completo la resistencia mecánica estructural del diente en sí.

Análisis Comparativo: Módulo Pequeño vs Módulo Grande en Transmisiones de POM-C

Para comprender el impacto de esta elección, podemos comparar el comportamiento de las tensiones en un par de engranajes fabricados en POM-C (Polioximetileno copolímero), manteniendo constantes tanto el material como el par aplicado. A diferencia de los metales, donde el módulo se elige casi exclusivamente en función de la resistencia a la rotura, con los polímeros el parámetro a supervisar es la deformación térmica.

La norma internacional de referencia para calcular la capacidad de carga de los engranajes de plástico es la VDI 2736. Un módulo mayor ofrece indudablemente una sección resistente mayor en la raíz, reduciendo la tensión de flexión (σ_F), pero al mismo tiempo alarga el arco de acción y aumenta el deslizamiento específico.

La siguiente tabla ilustra claramente esta correlación práctica:

Parámetro Técnico	Módulo Pequeño (ej. 1,0)	Módulo Grande (ej. 2,5)	Impacto Operativo
Resistencia a Flexión (σ_F)	Menor (sección reducida)	Mayor (+150% aprox.)	Resistencia a cargas de impacto
Velocidad de Deslizamiento (v_s)	Contenida	Elevada	Generación de calor local
Relación de Conducción (ε_α)	Alta (más dientes en engrane)	Menor	Fluidez y silenciosidad
Eficiencia Térmica	Mejor (menor fricción)	Crítica (acumulación de calor)	Durabilidad del perfil

Según los cálculos derivados de la norma DIN 3990 adaptada a los polímeros, la tensión de contacto (presión de Hertz) p_H sigue la conocida relación:

p_H = Z_H · Z_E · √( F_t / (d₁ · b · u) · (u+1) )

Sobre el papel, un módulo mayor permite tener diámetros primitivos (d₁) más grandes o anchos de cara (b) más amplios, lo que podría teóricamente reducir la presión de contacto. En la realidad, sin embargo, el incremento de la velocidad de deslizamiento (v_s) empuja a menudo la temperatura superficial más allá de la temperatura de transición vítrea (T_g) del polímero, anulando los beneficios de la reducción de presión.

Optimización del TCO Mediante el Equilibrio Geométrico

Elegir el módulo correcto no es solo un ejercicio teórico, sino que influye directamente en el Coste Total de Propiedad (TCO) de la planta productiva. Un módulo optimizado (generalmente en el rango entre 0,5 y 3,0) permite operar en régimen de total autolubricación sin alcanzar nunca el punto crítico de fusión superficial del diente.

Las ventajas operativas de este equilibrio se miden claramente en tres direcciones:

• Reducción de paradas de máquina: Un engranaje con un módulo excesivo tiende a 'extender' el material sobre los flancos de los dientes debido al calor extremo inducido por el deslizamiento. Por el contrario, un módulo correcto mantiene la temperatura de trabajo por debajo de 60–80°C (valor límite para el POM-C), garantizando estabilidad dimensional durante miles de horas de servicio.
• Eficiencia energética: Los módulos más reducidos presentan pérdidas por fricción notablemente menores. En sistemas complejos con múltiples etapas, este enfoque reduce el par resistente total, lo que se traduce en un menor consumo eléctrico de los motores.
• Eliminación de la lubricación externa: Los tecnopolímeros modernos como el PA6 + MoS₂ o el POM se eligen específicamente para trabajar en seco. Un módulo equilibrado minimiza el calor disipado, permitiendo al material operar dentro de sus límites tribológicos nativos, eliminando la necesidad de grasas o aceites que podrían contaminar los productos.

Límites Físicos y Envolvente Operativo: Cuándo el Módulo Grande Se Vuelve Obligatorio

A pesar de las grandes ventajas asociadas al uso de módulos reducidos, existen límites físicos insuperables dictados por las propiedades intrínsecas del plástico.

Si la tensión tangencial en la raíz del diente supera el valor de límite elástico del tecnopolímero (que para el PA6 se sitúa en aproximadamente 60–80 MPa a 23°C, y cae drásticamente al aumentar la temperatura), el aumento del módulo se convierte en una elección estructuralmente obligatoria, independientemente de los posteriores problemas de desgaste.

Por otro lado, el uso de módulos elevados (m > 3,0) está fuertemente desaconsejado en transmisiones que operan a alta velocidad (velocidad periférica > 3–4 m/s). La razón reside en la escasa capacidad de los polímeros para disipar calor por conducción: su conductividad térmica λ es de apenas 0,2–0,4 W/mK, frente a los 50 W/mK del acero. En estos escenarios de alta velocidad, si la carga requiere un módulo elevado pero el calor generado es excesivo, el tecnopolímero 'desnudo' muestra sus límites: es necesario pasar a soluciones reforzadas o utilizar insertos metálicos para favorecer la disipación térmica.

En el extremo opuesto, la adopción de módulos extremadamente pequeños (m < 0,5) introduce criticidades graves en las tolerancias de montaje: incluso un mínimo error de distancia entre centros puede comprometer el engranamiento de forma mucho más grave que lo que ocurriría con módulos mayores.

Preguntas Frecuentes (FAQ)

¿El aumento del módulo puede compensar la ausencia de lubricación?

En la práctica, a menudo ocurre exactamente lo contrario. Un módulo mayor incrementa el deslizamiento y, en consecuencia, el calor generado. Si no hay un sistema de lubricación para eliminar este calor, un módulo grande corre el riesgo de degradarse mucho más rápidamente que uno pequeño, que, aunque trabaja a presiones específicas ligeramente superiores, opera a temperaturas de trabajo decididamente inferiores.

¿Cómo influye el módulo en la sonoridad de la transmisión?

En general, los módulos más pequeños permiten insertar un mayor número de dientes a igualdad de diámetro del engranaje, aumentando la denominada relación de conducción (ε_α). Esto garantiza que siempre haya al menos un par de dientes simultáneamente en engrane, haciendo la transmisión considerablemente más fluida y silenciosa. Los módulos grandes, por el contrario, tienden a generar más vibraciones debido a las mayores fuerzas de impacto que se producen a la entrada del diente.

¿Es posible producir engranajes con módulos personalizados no estándar?

Ciertamente. Cuando los componentes se fabrican mediante moldeo por inyección o mecanizado CNC a partir de barra, es posible optimizar el módulo a valores no estándar (por ejemplo, un módulo 1,15). Esta flexibilidad permite corregir distancias entre centros fijas o encontrar el punto de equilibrio perfecto entre resistencia mecánica y desgaste, aunque la norma ISO sigue siendo siempre preferible para garantizar la máxima intercambiabilidad.

Glosario Técnico

Módulo (m): Es la relación entre el diámetro primitivo del engranaje y su número de dientes; representa el parámetro fundamental que define el tamaño geométrico del diente.

Velocidad de deslizamiento (v_s): La velocidad relativa entre los perfiles de los dientes durante la fase de engranamiento; sus valores máximos se registran en los extremos de la zona de contacto.

Relación de conducción (ε_α): El número medio de dientes que se encuentran simultáneamente en contacto y se reparten la carga durante el engranamiento.

Presión de Hertz (p_H): La tensión de compresión localizada que se genera en la estrecha zona de contacto cuando dos cuerpos con superficies curvas se presionan mutuamente.

Histéresis térmica: El calor generado internamente en el material polimérico debido a las continuas y cíclicas deformaciones mecánicas sufridas durante la aplicación de la carga.
