Il controllo qualità degli ingranaggi: guida alla lettura dei report di misura
23 Maggio 2025
Il controllo qualità degli ingranaggi è un passaggio fondamentale per assicurarsi che ogni pezzo svolga perfettamente la sua funzione. Per ottenere questo risultato, vengono analizzati con grande attenzione alcuni parametri geometrici chiave che influenzano direttamente le performance: il profilo del dente, il passo e l’oscillazione radiale. La misurazione avviene attraverso strumenti di precisione avanzati, parte integrante delle moderne tecnologie di metrologia per ingranaggi, capaci di rilevare dati con risoluzione micrometrica.
Durante il processo, ogni dente viene esaminato su entrambi i fianchi – destro e sinistro – e i valori raccolti vengono inclusi in un accurato report metrologico degli ingranaggi, che rappresenta una sintesi tecnica del controllo effettuato.
I principali parametri valutati includono:
- Misura Wildhaber: Valuta la conformità del contatto tra i profili dei denti lungo la linea d’azione..
- Deviazione del passo singolo: misura l’errore tra il passo reale e quello teorico tra due denti consecutivi, evidenziando eventuali difetti nella spaziatura.
- Oscillazione radiale: indica lo scostamento dell’asse reale di rotazione rispetto al centro della circonferenza primitiva, un parametro cruciale nel report di misura degli ingranaggi.
- Angolo e forma della linea d’elica: descrivono la geometria della traiettoria elicoidale, la cui coerenza è determinante per ridurre vibrazioni e rumorosità nel funzionamento in accoppiamento.
- Profilo del dente (secondo la norma ISO 1328): Definisce la geometria del fianco del dente per garantire precisione, efficienza e intercambiabilità negli ingranaggi cilindrici.

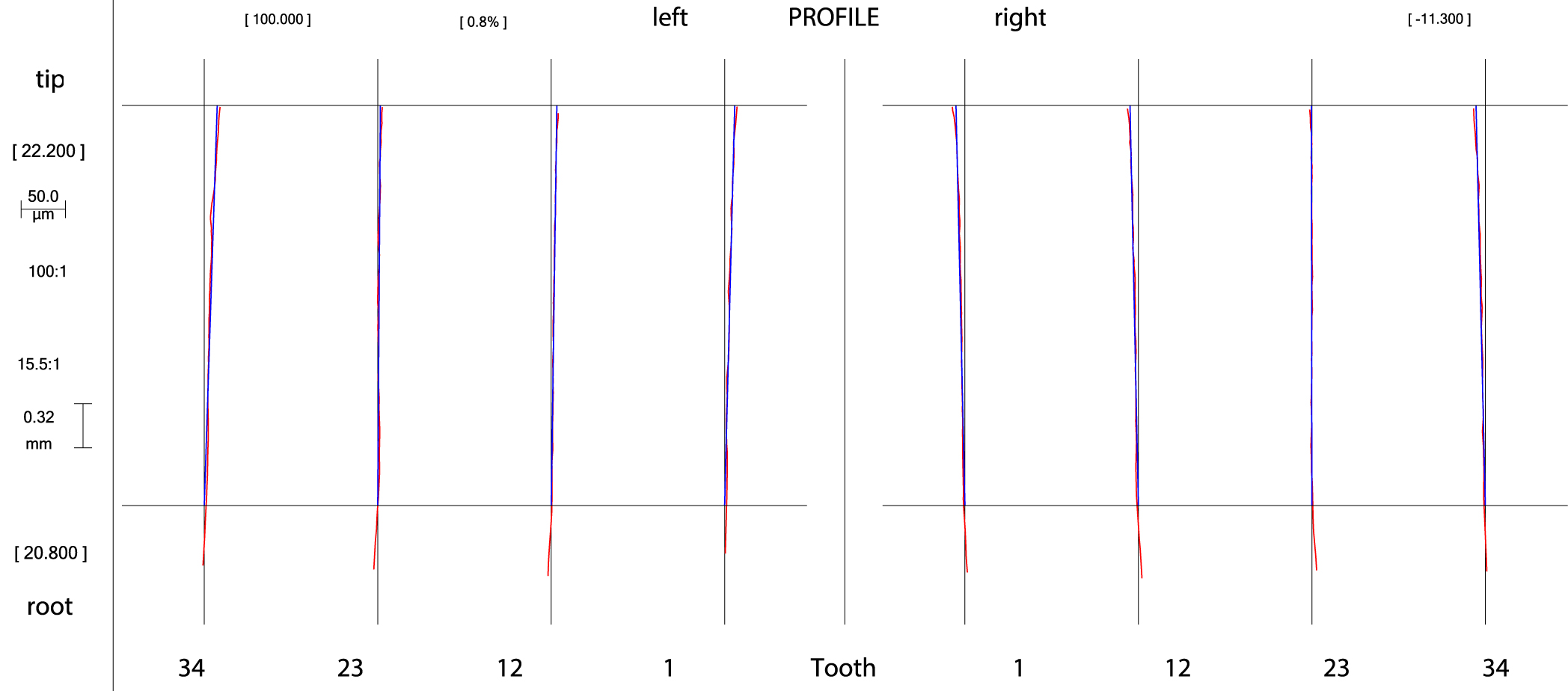

Il report metrologico può includere sia tabelle numeriche sia rappresentazioni grafiche intuitive. Nei grafici, la curva ideale del profilo è generalmente una linea continua (spesso blu), mentre la curva misurata appare tratteggiata o con colore differente. Questo consente di cogliere visivamente deformazioni locali, errori di forma o variazioni non previste.
Questa rappresentazione grafica permette di cogliere immediatamente eventuali anomalie come deformazioni locali, errori di forma o variazioni non previste, facilitando il dialogo tecnico tra produttore e cliente.
È importante ricordare che non tutte le deviazioni hanno lo stesso impatto funzionale. Per esempio, un lieve errore sull’angolo di elica può risultare trascurabile in alcune applicazioni, ma determinante in sistemi ad alta velocità. Ecco perché una corretta interpretazione del report metrologico degli ingranaggi richiede competenza tecnica e una chiara comprensione del contesto d’uso.
In conclusione, i report metrologici e di misura degli ingranaggi non sono semplici documenti di verifica, ma strumenti fondamentali nel garantire la qualità, l’affidabilità e la durata del componente, e nel definire strategie efficaci di miglioramento continuo.
