Control de calidad de engranajes: guía de lectura de los informes de medición
5 junio 2025
El control de calidad de los engranajes es un paso fundamental para asegurarse de que cada pieza cumple con su función a la perfección. Para ello, se analizan con detenimiento una serie de parámetros geométricos fundamentales que influyen de manera directa en el rendimiento: el perfil del diente, el paso y la oscilación radial. La medición se realiza con instrumentos de precisión avanzados, una parte integral de la tecnología moderna de metrología de engranajes, capaces de recopilar datos con resolución micrométrica.
Durante el proceso, cada diente se examina por ambos lados: izquierdo y derecho, y los valores recogidos se incluyen en un riguroso informe de metrología de engranajes, que representa un resumen técnico de la inspección realizada.
Los principales parámetros que se evalúan son:
- Ángulo de presión (α): define la inclinación de las fuerzas de contacto entre los dientes, que influye en la eficacia y robustez del engranaje.
- Desviación de paso simple: mide el margen de error entre el paso real y el teórico entre dos dientes consecutivos, lo que pone de manifiesto cualquier defecto de separación.
- Oscilación radial: indica la desviación del eje real de rotación con respecto al centro de la circunferencia primaria, un parámetro crucial en el informe de medición de engranajes.
- Ángulo y forma de la línea de hélice: describe la geometría de la trayectoria de la hélice, cuya consistencia es decisiva para reducir las vibraciones y el ruido en el funcionamiento acoplado.

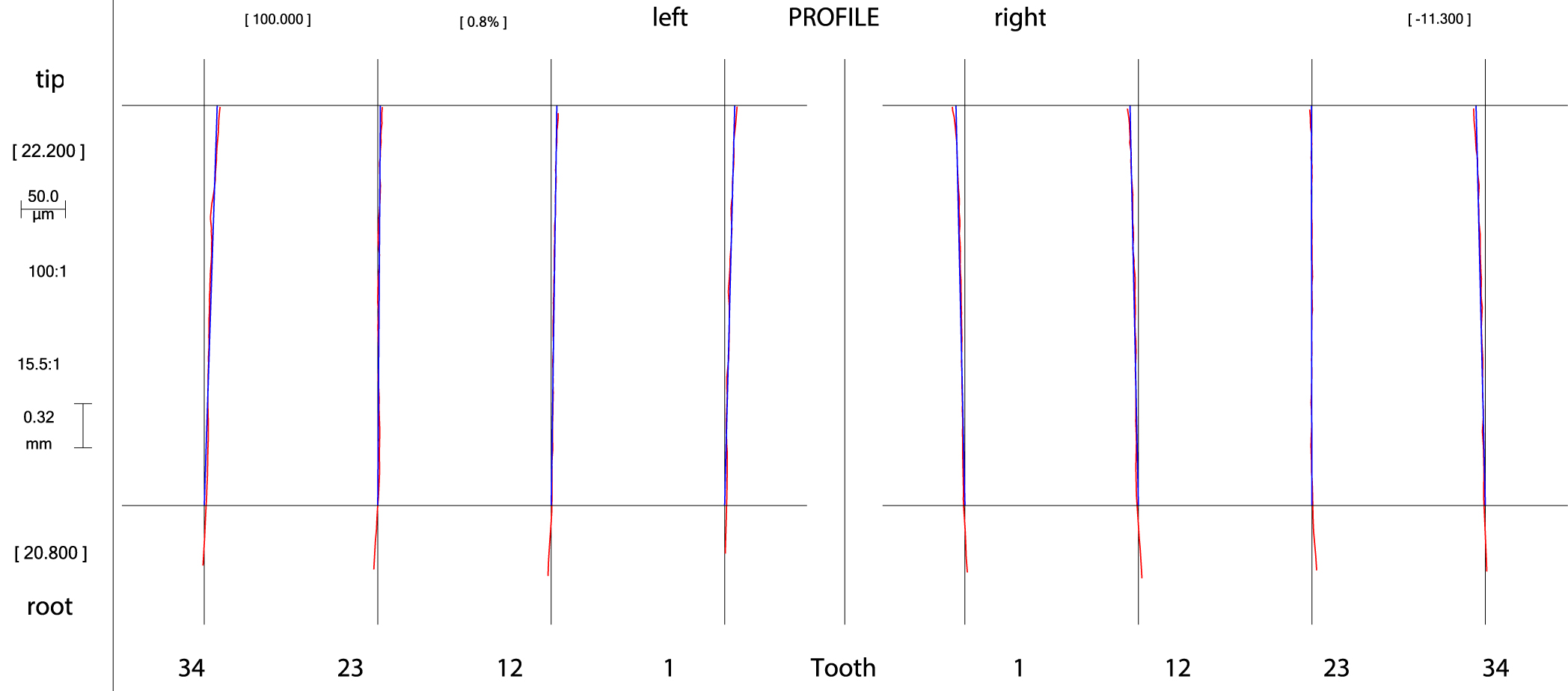

El informe metrológico puede incluir tanto tablas numéricas como representaciones gráficas intuitivas. En los gráficos, la curva del perfil ideal suele ser una línea continua (a menudo azul), mientras que la curva medida aparece discontinua o en otro color. Esto permite captar visualmente deformaciones locales, errores de forma o variaciones imprevistas.
Esta representación gráfica sirve para reconocer de inmediato cualquier anomalía, como deformaciones locales, errores de forma o variaciones imprevistas, lo que facilita el diálogo técnico entre fabricante y cliente.
Es importante recordar que no todas las desviaciones tienen el mismo impacto sobre el funcionamiento. Por ejemplo, un pequeño error en el ángulo de hélice puede ser insignificante en algunas aplicaciones, pero decisivo en sistemas de alta velocidad. Por ello, para interpretar correctamente el informe de metrología de engranajes se requieren conocimientos técnicos y una comprensión clara del contexto de uso.
En resumen, los informes de metrología y medición de engranajes no son meros documentos de verificación, sino que se trata de herramientas fundamentales para garantizar la calidad, fiabilidad y durabilidad de los componentes, así como para definir estrategias eficaces de mejora continua.
