LE RÉDUCTEUR EN CASCADE EN TECHNOPOLYMÈRE : LE NOUVEAU PROJET STAGNOLI

2 mai 2019

Le réducteur en cascade en technopolymère répond aux exigences modernes de silence et légèreté.

Le réducteur de vitesse est un système mécanique généralement composé d’une série d’engrenages, dont la fonction est de transmettre le mouvement rotatif par un arbre en entrée (dit arbre rapide) à un arbre en sortie (dit arbre lent) avec réduction du nombre de tours et donc de la vitesse de rotation.

Les réducteurs servent comme de moyen de couplage entre les machines motrices et celles opérationnelles, dans tous les cas où les deux machines doivent fonctionner à des vitesses différentes et sans utiliser un accouplement direct. Voici certains exemples d’utilisation de réducteurs de vitesse : bandes transporteuses, machines médicales, robots de cuisine, dispositifs d’impression, véhicules, engins de chantier.

Les réducteurs en cascade avec engrenages en technopolymère font partie des plus demandés car ils répondent au toujours besoin croissant de systèmes silencieux et légers.

Notre réalité s’insère parfaitement dans ce contexte, leader dans la conception et la production d’engrenages en technopolymère, mais aussi de tout ce qui tourne autour du monde du plastique.

CONDIVIDI
EmailWhatsApp




Stagnoli réalise le réducteur en cascade en technopolymère pour le secteur de la distribution de gaz.

Notre société, toujours à la recherche des meilleures innovations, présente en avant-première le projet qui a conduit à la réalisation d'un réducteur en cascade d’engrenages en technopolymère et de son carter, pour le secteur de la distribution de gaz, tant domestique qu’industriel.

Comme illustré dans les images, tout le système, y compris l'engrenage moteur, a été conçu et optimisé en technopolymère grâce au savoir-faire et aux compétences de nos experts. Nous avons choisi les matériaux les plus appropriés et optimisé les géométries des dentures en tenant compte des exigences de puissance nécessaires.

Le projet répond brillamment aux tests

Le défi proposé était celui de minimiser les dimensions, obtenir la compacité maximale de la totalité du réducteur et avoir un degré de protection contre les agents externes de nature solide ou liquide égale à IP65. La configuration du carter a passé les tests avec succès, alors que toute l’application est en phase de vérification avec résultats déjà supérieurs aux attentes.

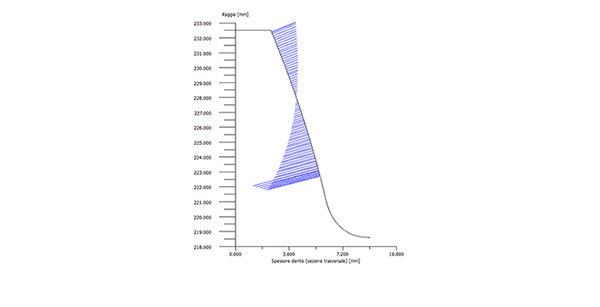

Des analyses de résistance mécanique ont été menées dans ce projet en suivant les lignes directrices de la norme VDI2736. Grâce au logiciel KissSoft nous avons ensuite optimisé la denture des engrenages avec des corrections et des astuces en mesure d’en augmenter la résistance à l'usure et pour le pied de dent, nous avons mené une analyse de contact pour évaluer les pertes de puissance et l'accumulation de chaleur sur le flanc de la dent.

Contactez-nous pour en savoir plus sur les réducteurs en cascade en technopolymère.
