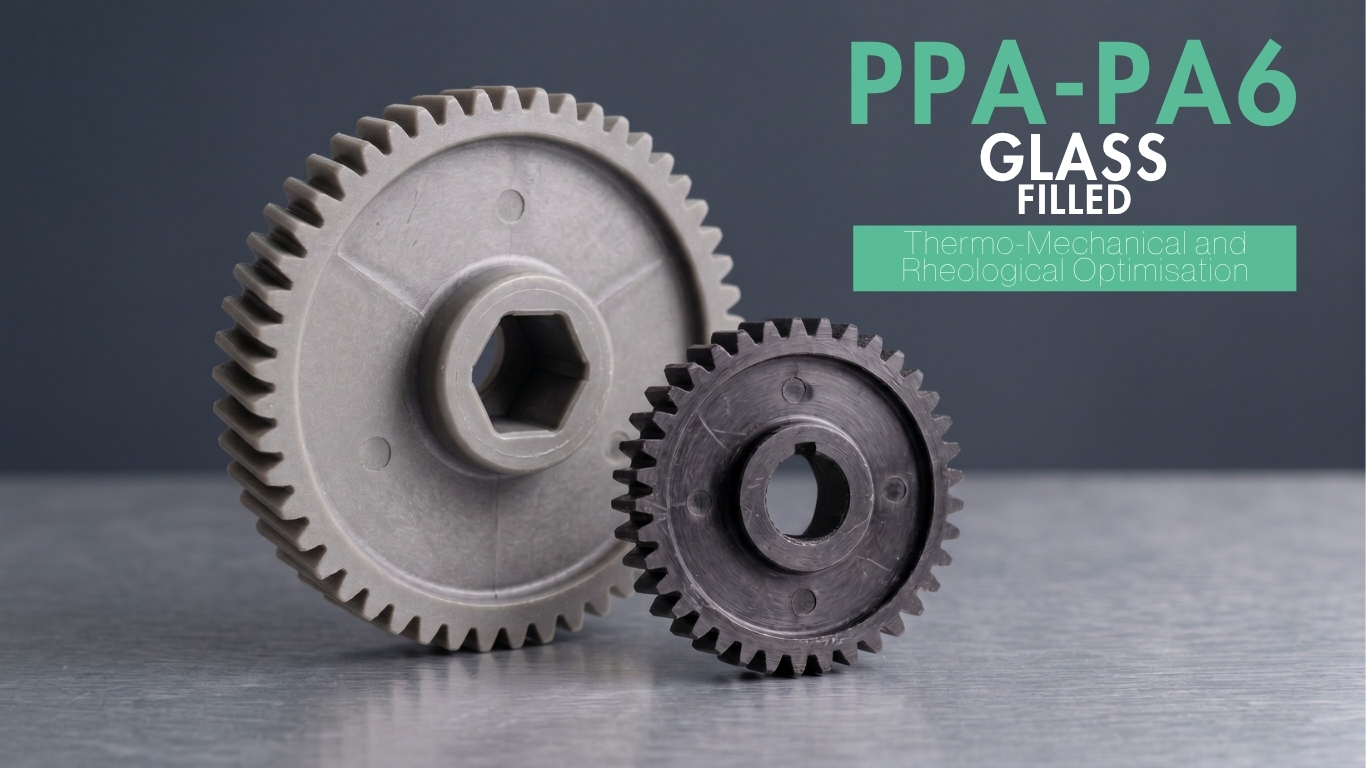

PPA vs. PA6 Glasfaserverstärkt: Thermo-mechanische und rheologische Optimierung bei Präzisionszahnrädern

23 Juli 2026

In Hochleistungs-Kraftübertragungsanwendungen – insbesondere bei Powertrain-Systemen im Motorraum (Under the-Hood) und industriellen Servomechanismen – ist die kinematische Präzision ein entscheidender Parameter. Diese Präzision ist eng an die Dimensionsstabilität, die Kriechbeständigkeit (Creep) und die strukturelle Steifigkeit der rotierenden Komponenten gebunden.

Der Ersatz von Metallen durch technische Kunststoffe garantiert eine drastische Reduzierung der Rotationsträgheit (Massereduktion bis zu 70 %), akustische Dämpfung und chemische Beständigkeit. Die Auslegung von Kunststoffzahnrädern erfordert jedoch eine fundierte makromolekulare und rheologische Analyse.

Bei Stagnoli verarbeiten wir täglich sowohl aliphatische Polyamide (wie PA6) als auch hochleistungsfähige teilaromatische Polyamide (PPA). Beide mit Glasfasern verstärkten Polymermatrizen bieten hervorragende ingenieurtechnische Vorteile: Die Wahl hängt vom präzisen thermodynamischen und umgebungsbedingten Gleichgewicht ab, das die Anwendung erfordert.

Makromolekulare Analyse: Thermo-mechanisches Verhalten von PA6 und PPA

Sowohl PA6 als auch PPA gehören zur Familie der teilkristallinen Polymere, doch ihre molekulare Architektur bestimmt im Betrieb unterschiedliche thermo-hygrometrische Verhaltensweisen.

•  PA6 (Aliphatisches Polyamid): Synthetisiert durch Ringöffnungspolymerisation von Caprolactam, weist es eine flexible Molekülstruktur mit 6 Kohlenstoffatomen zwischen den Amidgruppen auf. Diese Konformation verleiht PA6 eine außergewöhnliche Schlagzähigkeit (intrinsische Zähigkeit) und eine hervorragende Oberflächenästhetik des Spritzgussteils, da die im Vergleich zu PA66 etwas langsamere Kristallisationskinetik eine bessere Benetzung der Glasfasern ermöglicht. Die starke Polarität macht PA6 jedoch stark hydrophil (kann bei Sättigung bis zu 9-10 % Feuchtigkeit aufnehmen). Wasser wirkt als Weichmacher: Es senkt die Glasübergangstemperatur (Tg) vom trockenen Zustand (dry-as-molded, ~55 °C) auf Werte unterhalb der Raumtemperatur (bis zu -10 °C). Dieser Feuchtigkeitsanstieg erhöht die Schlagzähigkeit des Teils erheblich, führt jedoch zu einer physiologischen Veränderung des Elastizitätsmoduls und einer leichten volumetrischen Quellung.

•  PPA (Polyphthalamid / Teilaromatisches Polyamid): Die Einführung von aromatischen Ringen (Benzolringen) in die Hauptkette schränkt die molekulare Mobilität ein und erzeugt eine hohe sterische Hinderung. Thermodynamisch führt dies zu einer drastischen Erhöhung der Tg (zwischen 120 °C und 140 °C) und der Schmelztemperatur (Tm über 300 °C). Darüber hinaus sorgt die geringere Dichte an polaren Gruppen dafür, dass PPA deutlich hydrophober ist als PA6. Das Ergebnis ist ein Polymer, das bei Feuchtigkeitseinwirkung keine signifikanten Leistungseinbußen erleidet und auch bei erhöhten Betriebstemperaturen eine konstante Biegesteifigkeit beibehält.

Quantitative vergleichende Analyse: PA6-GF30 vs. PPA-GF30

Um die Auswirkungen auf die Anwendung zu verstehen, analysieren wir die Vergleichsdaten dieser beiden Matrizen, die jeweils mit 30 % Glasfasern (GF) verstärkt sind. Richtwerte basierend auf genormten Tests nach ISO 527 (Zugversuch) und ISO 75 (HDT).

Physikalisch-mechanische Eigenschaft	PA6 + 30% GF	PPA + 30% GF	Bemerkenswerte Abweichung
Elastizitätsmodul (E) - Trockener Zustand	~9.000 MPa	~11.500 MPa	Moderater Vorteil für PPA
Elastizitätsmodul (E) - Konditioniert (50% RH)	~5.500 MPa	~11.000 MPa	Klarer Vorteil PPA (Immunität gegen Weichmachung)
Zugfestigkeit (Trocken)	~165 MPa	~210 MPa	Überlegen bei PPA
HDT (Wärmeformbeständigkeit bei 1,8 MPa)	~205 °C	~280 °C	+75 °C thermische Stabilität unter Last bei PPA
Feuchtigkeitsaufnahme (Sättigung)	7,0 - 8,5 %	1,5 - 2,0 %	Drastische Reduktion der Hygroskopizität bei PPA
Dauergebrauchstemperatur (CUT)	~90 - 110 °C	~150 - 170 °C	Langfristige thermo-oxidative Beständigkeit für PPA
Verarbeitungsschwindung (Längs)	0,3 - 0,5 %	0,15 - 0,4 %	Geringere Verformbarkeit nach dem Spritzguss bei PPA



Projektoptimierung: Wann PA6 und wann PPA wählen?

Die Auswahl des Polymers muss auf der Analyse der Zahnbeanspruchung (Lewis-/Hertz-Gleichung) und der Betriebsumgebung basieren, um die Total Cost of Ownership (TCO) zu optimieren.

Die Domäne von PA6-GF30: Überall dort, wo die Betriebstemperaturen konstant unter 90 °C bleiben und keine Hundertstel-Toleranzen bei starken Feuchtigkeitsschwankungen erforderlich sind, bleibt PA6-GF30 ein absoluter Standard von höchster Güte. Der weichmachende Effekt der aufgenommenen Feuchtigkeit ist keineswegs nur ein Nachteil, sondern verleiht dem Zahnrad eine extrem hohe Fähigkeit, plötzliche mechanische Stöße abzufangen (was einen schlagartigen Zahnbruch verhindert) und eine ausgezeichnete Ermüdungsbeständigkeit. Zudem bietet es eine hervorragende Oberflächenästhetik (geringeres Hervortreten der Fasern) und eine außergewöhnliche Verarbeitbarkeit bei niedrigeren Temperaturen (Werkzeug bei ca. 80 °C), was äußerst wettbewerbsfähige Stückkosten garantiert.

Der technologische Sprung von PPA-GF30: PPA wird in zwei anspruchsvollen Anwendungsszenarien unverzichtbar:

• Dimensionsstabilität und Achsabstandstoleranzen: Das Fehlen von hygroskopischer Quellung ermöglicht das Spritzgießen von Präzisions-Evolventenzahnrädern, die im Laufe der Zeit keinen geometrischen Veränderungen unterliegen. Dadurch werden übermäßiges Flankenspiel (Backlash) oder umgekehrt durch Umgebungsfeuchtigkeit induzierte kinematische Blockaden wirksam verhindert.

• Hohe Temperatur und chemische Beständigkeit (Automotive/Industrie): Bei Temperaturen über 100 °C in Gegenwart aggressiver Medien (z. B. Motoröl oder Glykol) neigt PA6 zu einem raschen hydrolytischen Abbau. PPA widersteht diesen Medien chemisch ohne Veränderung des Molekulargewichts und verhindert dank seiner hohen Tg eine Biegedeflexion des Zahns unter Dauerlast.

Prozesseinschränkungen (Troubleshooting und Strömungsmechanik)

Aus verfahrenstechnischer Sicht stellt das Spritzgießen von glasfaserverstärkten Harzen bei beiden Matrizen hohe physikalische Anforderungen:

•  Anisotropie und Bindenähte (Weld Lines): Unter der hohen Scherspannung (Shear Stress) beim Einspritzen richten sich die Glasfasern parallel zur Fließrichtung aus. Dies führt zu einer mechanischen und schwindungsbedingten Anisotropie. Der kritischste Punkt ist die Bindenaht, an der die Schmelzfronten aufeinandertreffen: In diesem Bereich können sich die Fasern nicht verflechten, was die lokale mechanische Festigkeit um bis zu 40-50 % reduziert. Bei Stagnoli optimieren wir die Angusskanäle und Anstiege durch strömungsdynamische Simulationen (Moldflow), um die Bindenähte weit entfernt von den Bereichen maximaler Beanspruchung (wie dem Fußausrundungsradius des Zahns) zu platzieren.

•  Thermodynamische Werkzeugtemperierung (PPA): Im Gegensatz zu PA6, das problemlos in wassertemperierten Werkzeugen (80-90 °C) kristallisiert, erfordert PPA eine langsamere und energieintensivere Kristallisationskinetik. Um Bauteile mit einer amorphen Randschicht zu vermeiden (die im Betrieb zu katastrophalem Nachschwinden und geometrischen Verformungen führen würden), zwingt PPA zum Einsatz von mit Thermalöl temperierten Werkzeugen oder elektrischen Heizsystemen bei 140-160 °C.



Häufig gestellte Fragen (FAQ)

1. Ist die Verarbeitungsschwindung bei PA6 und PPA mit 30 % Glasfaserverstärkung gleich?

Nein, die volumetrische Schwindung unterscheidet sich. PA6-GF30 weist eine Schwindung auf, die stark von der Nachfeuchtung beeinflusst wird: Das frisch gespritzte Bauteil schwindet zunächst, neigt aber später dazu, sich durch die Aufnahme von Umgebungsfeuchtigkeit leicht auszudehnen. PPA-GF30 weist eine geringere Verarbeitungsschwindung auf und liefert als hydrophober Werkstoff eine endgültige, stabile Geometrie, die keinen witterungsbedingten Veränderungen nach dem Spritzguss unterliegt.

2. Welche Vorkehrungen sind erforderlich, um Werkzeugverschleiß bei 30 % Glasfaseranteil zu verhindern?

Glasfaser ist stark abrasiv. In unserer Fertigung setzen wir für die Verarbeitung von 30%igen Glasfaser Kompositen (sowohl auf PA6- als auch auf PPA-Basis) bimetallische Plastifiziereinheiten ein, die hochgradig beständig gegen erosiven Verschleiß sind. Die Zahnradwerkzeuge werden aus legierten Kaltarbeitsstählen (z. B. 1.2379 oder pulvermetallurgischen Stählen) gefertigt, die im Vakuum gehärtet und mit Verschleißschutzbeschichtungen (wie PVD-Beschichtungen) versehen werden, um das mikrometrische Zahnprofil langfristig zu erhalten.

3. Wenn ein Zahnrad aus PA6-GF30 durch einen Stoß bricht, löst der Wechsel zu PPA-GF30 das Problem?

Nicht unbedingt. Wenn der Bruch durch thermische Ermüdung oder temperaturbedingtes Erweichen verursacht wurde, löst PPA das Problem dank seiner hohen thermischen Stabilität. Erfolgt der Bruch jedoch durch impulsartige Kaltstöße, könnte PPA-GF30 (da es steifer ist und eine geringere Bruchdehnung aufweist) kerbempfindlicher reagieren als ein konditioniertes PA6, das vom zähigkeitssteigernden Effekt der Feuchtigkeit profitiert. In solchen Fällen ist es fundamental, die Kinematik gemeinsam zu analysieren, um schlagzäh modifizierte Lösungen (Impact Modified) oder veränderte Zahngeometrien zu prüfen.



Glossar zu Prozess und Materialien

• PPA (Polyphthalamid): Teilaromatisches Polyamid. Kombiniert die außergewöhnlichen thermischen Leistungen und die chemische Beständigkeit aromatischer Strukturen mit der Verarbeitbarkeit von Thermoplasten.

• PA6 (Polyamid 6): Aliphatisches Polyamid, das aufgrund seiner ausgezeichneten Zähigkeit, Ermüdungsbeständigkeit und hervorragenden Oberflächengüte des Spritzgussteils weit verbreitet ist.

• Tg (Glasübergangstemperatur): Thermodynamischer Punkt, an dem die Molekülketten in den amorphen Bereichen des Polymers Beweglichkeit erlangen. Unterhalb der Tg ist das Material starr und glasartig; oberhalb wird es flexibel und viskoelastisch.

• Konditionierung: Kontrollierte physikalische Behandlung, um ein Polyamid vor der Verwendung in sein optimales hygroskopisches Gleichgewicht zu bringen und seine mechanischen Zähigkeitseigenschaften zu stabilisieren.

• Anisotrope Schwindung: Unterschied in der dimensionalen Kontraktion der Polymerschmelze zwischen der Richtung parallel zum Einspritzfluss (wo sich die Fasern ausrichten) und der Querrichtung. Sie ist die Hauptursache für geometrischen Verzug (Warpage).
